Produtos
PCB TG alto
  • PCB TG altoPCB TG alto
  • PCB TG altoPCB TG alto

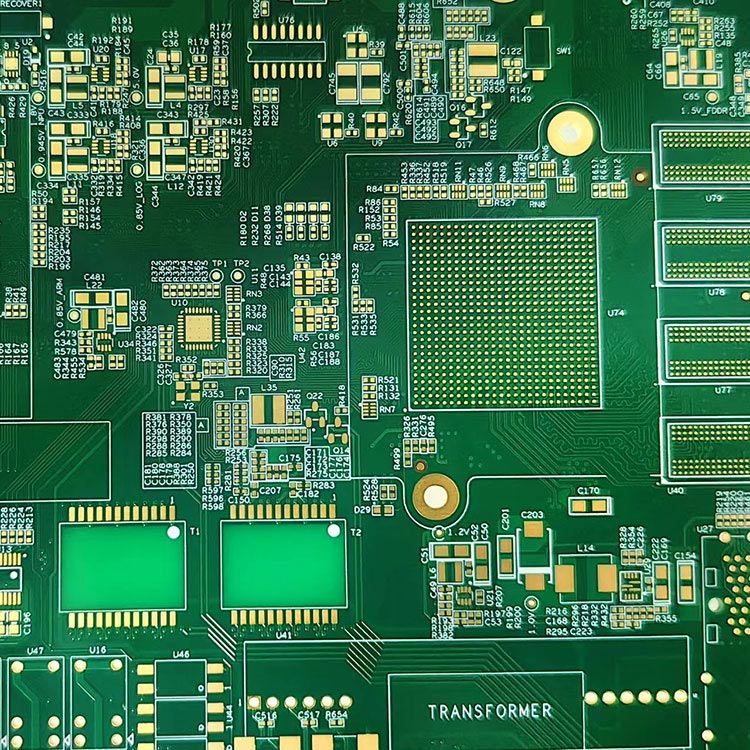

PCB TG alto

O principal produto da Hayner PCB - High TG PCB, fabricado na China por um fabricante e fornecedor líder na indústria de eletrônicos, representa o auge da qualidade e desempenho na tecnologia de placa de circuito impressa. Este PCB avançado possui uma alta temperatura de transição vítrea (TG), permitindo que ele suponha temperaturas extremas sem comprometer sua integridade estrutural ou propriedades elétricas.

Hayner PCB - Fabricante de PCB de alta qualidade avançado de alta qualidade

A Hayner PCB é um fabricante e fornecedor de PCBA da China.  Nosso produto principal - PCB com alto teor de TG, fabricado com orgulho na China por um fabricante experiente e fornecedor estimado, mostra o auge da qualidade e da inovação no campo das placas de circuito impresso. Especialmente projetado com uma alta temperatura de transição vítrea (TG), este PCB foi projetado para se destacar em ambientes onde calor intenso e demandas operacionais rigorosas são a norma. Ao utilizar materiais premium e técnicas avançadas de fabricação, a Hayner PCB garante que cada PCB TG alto seja criado com os mais altos padrões de qualidade, garantindo confiabilidade e durabilidade a longo prazo.


Como fornecedor de confiança, a Hayner PCB adere a protocolos rigorosos de controle de qualidade durante todo o processo de produção, da seleção de matérias -primas à inspeção final. Esse compromisso com a excelência resulta em PCBs que são dimensionalmente estáveis, capazes de suportar sinais de alta frequência e garantir taxas de transmissão de dados mais rápidas. Esteja você desenvolvendo eletrônicos de consumo de ponta, sistemas de automação industrial complexos ou redes de telecomunicações de alto desempenho, o principal produto da Hayner PCB-PCB alto TG é a escolha perfeita para sua aplicação, oferecendo desempenho e confiabilidade incomparáveis.




O que é alto TG PCB



O TG na placa de circuito de PCB refere -se ao valor da resistência à temperatura.

Quanto maior o ponto G, maior o requisito de temperatura para pressionar a placa, e a placa pressionada também ficará dura e quebradiça, o que, em certa medida, afetará a qualidade da perfuração mecânica.

O filme TG geral está acima de 130 graus, o TG alto geralmente está acima de 170 graus e o TG médio está acima de 150 graus. O TG do substrato foi melhorado, incluindo resistência ao calor, resistência à umidade, resistência a produtos químicos, estabilidade etc., e a funcionalidade da placa de circuito impresso continuará a melhorar.

Quanto maior o valor G, melhor a resistência ao calor da placa, especialmente em processos de pulverização de estanho sem chumbo, onde as aplicações t altas são mais comuns.



Vantagem do alto TG PCB



Estabilidade da temperatura

As placas de TG ricas podem manter o tamanho e a forma estáveis ​​em uma faixa de temperatura mais ampla, permitindo que os PCBs mantenham um bom desempenho elétrico, mesmo em ambientes extremos.


Resistência ao calor

Os materiais TG altos geralmente têm melhor resistência ao calor, o que significa que os PCBs são menos propensos a deformação ou delaminação durante o processo de soldagem, melhorando a qualidade da instalação e a confiabilidade dos componentes.



Precisão dimensional

Devido à pequena deformação de folhas de TG alta durante o tratamento térmico, elas podem manter uma maior precisão dimensional e são particularmente adequadas para dispositivos eletrônicos de precisão.



Confiabilidade a longo prazo

A exposição a longo prazo a ambientes de alta temperatura permite que as folhas de TG altas mantenham suas propriedades mecânicas e elétricas melhor do que as folhas de TG com baixa, estendendo assim a vida útil do serviço do produto.




Aplicações de PCB de alta frequência



1. Equipamento de comunicação: usado para dispositivos que requerem estabilidade de alta temperatura e alta frequência, como estações de base sem fio e equipamentos de comunicação de fibra óptica.

2. Eletrônica automotiva: usada em sistemas eletrônicos automotivos, como computadores a bordo e unidades de controle do motor, pois exigem operação a temperaturas extremas.

3. Equipamento de controle industrial: usado para automação industrial e robôs, ele precisa suportar alta temperatura, umidade e vibração.

4. Aeroespacial: usado para aeronaves, satélites e equipamentos de navegação que precisam suportar temperaturas extremas e condições de trabalho.

5. Equipamento médico: usado para equipamentos médicos que precisam operar sob condições de alta temperatura e alta umidade, como equipamentos de imagem médica.

6. O radar, como sistemas de radar e controle de mísseis, requer confiabilidade extremamente alta e desempenho de alta temperatura.





Recursos de fabricação e montagem de PCB alto


Especificações

Capacidade

Material da PCB

FR-4, HI TG, ROGERS, TACONIC, ARGON ETC.

Camada de PCB

1-30 camada

Tipos de PCB

Camada única/dupla/dupla, multicamada

Espessura de cobre

1-6oz

Espessura da placa

S/D 0,2-0,7mm, multi-camada: 0,40-7,0mm

Acabamento superficial

Hasl, osp, ouro de imersão, dedo dourado flash

Filme de solda

verde, vermelho, amarelo, azul, branco, preto, roxo, preto fosco, verde fosco

Impressão da tela

branco, preto

Min. Tamanho do orifício

Broca mecânica de 0,2 mm

Broca a laser de 4mil

Min.Line Spacacing /

Largura da linha

6mil

6mil

Min. Ponte de máscara de solda

0,08 mm

Máx. Tamanho da produção

400x510mm

Controle de impedância

50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω

Proporção de aspecto

15: 1

Via capacidade de plugue

0,2-0,8 mm

Padrão de PCB

Padrão IPC-II

Warp & Twist

0,75%

Certificado

ISO9001. IATF16949. Rosh.ul.

Controle de qualidade

Raios-X, teste AOI, teste de função (teste 100%)

Entrega

PCB 3-7 dias, PCBA 2-3 semanas



Hayner PCB Production Capacidade:



Sete linhas de produção SMT -10milionões de pontos/dia

Quatro linhas de produção --- 0,50 milhão de pontos /dia

Três linhas de montagem final ---- 15.000pcs/dia

Uma sala de envelhecimento -------------- 2.000 pcs/dia

Três linhas de pulverização



Hot Tags: PCB TG alto, China, fabricante, fornecedor, fábrica, preço, barato, personalizado, em estoque
