Conhecida por sua qualidade e durabilidade incomparáveis, a PCB de cerâmica da Hayner oferece condutividade térmica, resistência mecânica e resistência química excepcionais, tornando-a ideal para aplicações em ambientes adversos e de alta temperatura. Como um fabricante com forte foco na qualidade, a Hayner emprega tecnologia de ponta e medidas rigorosas de controle de qualidade para garantir que cada PCB cerâmico atenda aos mais altos padrões de desempenho e confiabilidade. Com uma vasta experiência no setor, a Hayner se destaca como um fornecedor confiável, oferecendo soluções customizadas e entrega pontual para atender às necessidades exclusivas de seus clientes. Quando se trata de PCBs cerâmicos, Hayner PCB é a escolha confiável para empresas que buscam produtos de alta qualidade da China.
Hayner PCB - Fabricante profissional de PCB de cerâmica mais rápido e de alta qualidade
PCBs cerâmicos da Hayner PCB, um produto orgulhosamente fabricado na China por um fabricante e fornecedor líder na indústria eletrônica. Este PCB atende aos mais altos padrões do mercado, garantindo distribuição de energia confiável e eficiente.
"Alta qualidade, prazo de entrega preciso e preço baixo", é a nossa garantia aos clientes.

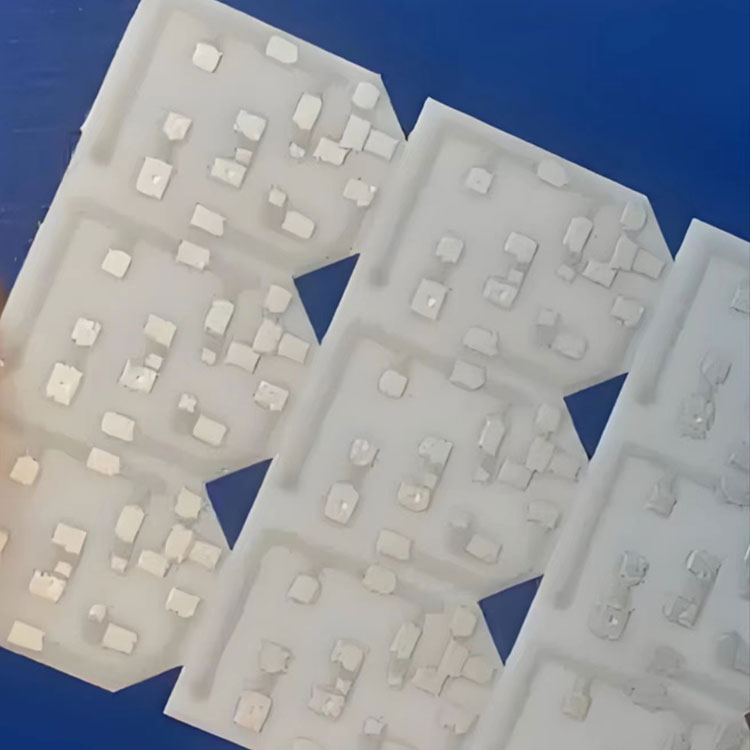

Ceramic PCB é uma placa de circuito impresso baseada em cerâmica, que é um material de alta condutividade térmica que pode transferir rapidamente o calor de um ponto quente e dissipá-lo.
A condutividade térmica do PCB cerâmico é de 9-20W/m.
PCB de cerâmica tem maior condutividade térmica do que FR4 e o coeficiente de expansão de volume está mais próximo do valor dos materiais condutores de PCB comuns. Esse é o motivo pelo qual a cerâmica costuma ser adequada para aplicação em ambientes de alta temperatura ou ambientes com ciclos de temperatura repetidos. Quando a temperatura do substrato exceder a temperatura de transição vítrea, a placa de circuito começará a se expandir mais rapidamente. Alguns materiais Rogers têm uma alta temperatura de transição vítrea e podem fornecer expansão de volume estável em uma ampla faixa de temperatura.

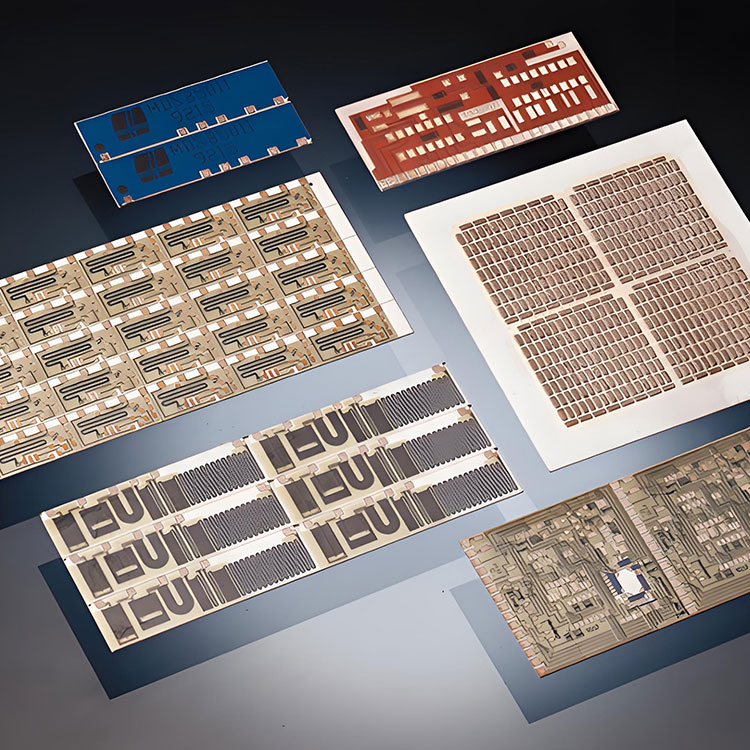

Placa de circuito cerâmico é um tipo de placa de circuito impresso que utiliza materiais cerâmicos como substrato. Possui alta condutividade térmica, alto isolamento e alta resistência à corrosão e é amplamente utilizado em áreas como aeroespacial, eletrônica automotiva e equipamentos médicos.

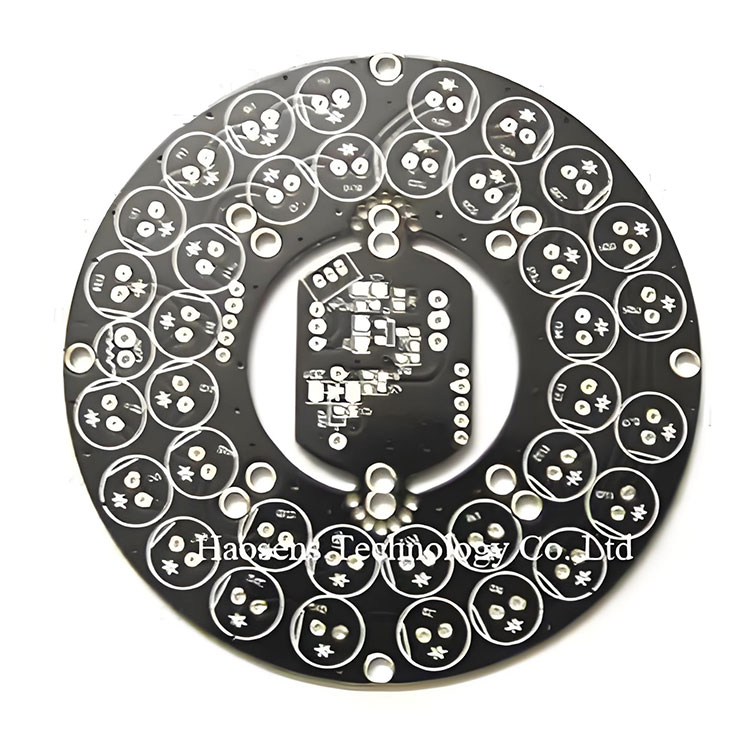

Por exemplo: iluminação LED de alta potência, faróis automotivos e outros campos LED de alta potência, lasers semicondutores, dispositivos eletrônicos de potência, microondas, comunicação óptica, VCSEL, dispositivos RF.
|
Especificações |
Capacidade |
|
Material PCB |
FR-4, HI Tg, Rogers, Taconic, Argônio etc. |
|
Camada PCB |
1-30 camadas |
|
Tipos de PCB |
simples/dupla face, multicamadas |
|
Espessura do Cobre |
1-6 onças |
|
Espessura da placa |
S/D 0,2-0,7 mm, multicamadas: 0,40-7,0 mm |
|
Acabamento de superfície |
HASL, OSP, ouro de imersão, dedo de ouro flash |
|
Filme de solda |
verde, vermelho, amarelo, azul, branco, preto, roxo, preto fosco, verde fosco |
|
Serigrafia |
branco, preto |
|
Min. Tamanho do furo |
broca mecânica de 0,2 mm |
|
Broca a laser 4mil |
|
|
Espaçamento mínimo entre linhas / Largura mínima da linha |
6mil |
|
6mil |
|
|
Min. Ponte de máscara de solda |
0,08 mm |
|
Máx. Tamanho da produção |
400x510mm |
|
Controle de impedância |
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω |
|
Proporção de aspecto |
15:1 |
|
Via capacidade de conexão |
0,2-0,8mm |
|
Padrão PCB |
Padrão IPC-II |
|
Urdidura e torção |
0,75% |
|
Certificado |
ISO9001.IATF16949.RoSH.UL. |
|
Controle de qualidade |
Raio X, Teste AOI, Teste de Função (Teste 100%) |
|
Entrega |
PCB 3-7 dias, PCBA 2-3 semanas |
Sete linhas de produção SMT – 10 milhões de pontos/dia
Quatro linhas de produção de THT --- 0,50 milhão de pontos/dia
Três linhas de montagem finais ---- 15.000 unidades/dia
Uma sala de envelhecimento -------------- 2.000 unidades/dia
Três linhas de pulverização
