Resumo do artigo
PCB de RogersOs materiais são amplamente utilizados em aplicações eletrônicas de alta frequência e alta velocidade, onde as placas FR4 padrão não conseguem manter a integridade do sinal. Este artigo explora como a tecnologia Rogers PCB funciona, por que ela é preferida em circuitos de RF e micro-ondas e como os engenheiros podem resolver desafios comuns de projeto, como perda de sinal, instabilidade dielétrica e gerenciamento térmico. Ele também fornece comparações práticas, insights de projeto e orientações de aplicação para ajudar engenheiros e compradores a tomar decisões informadas.

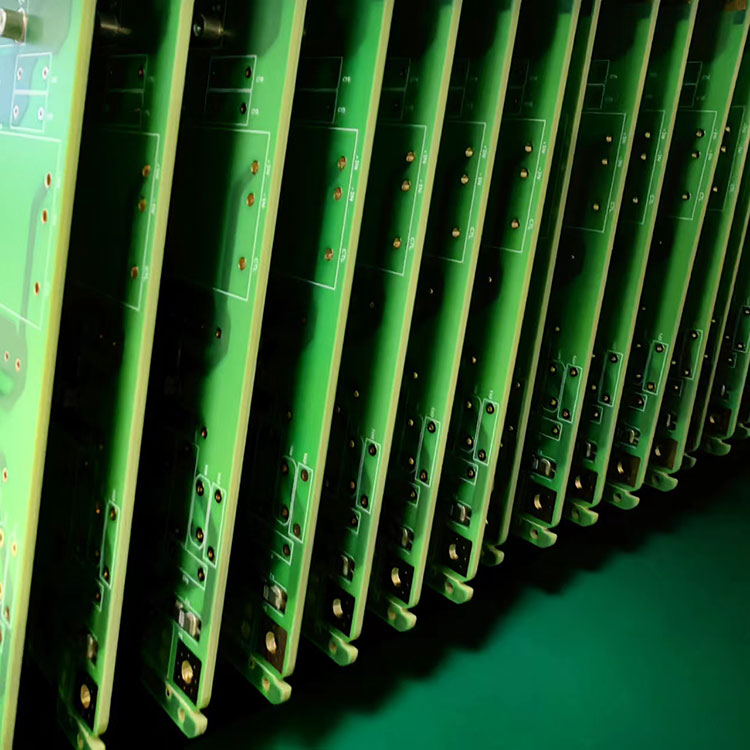

Um Rogers PCB é uma placa de circuito impresso de alto desempenho construída com laminados especializados desenvolvidos pela Rogers Corporation. Ao contrário dos materiais FR4 tradicionais, os laminados Rogers são projetados para oferecer constante dielétrica estável (Dk), baixa perda de sinal e excelente confiabilidade térmica. Essas propriedades os tornam ideais para aplicações de alta frequência onde a integridade do sinal é crítica.
Os materiais Rogers comuns incluem as séries RO4350B, RO4003C e RT/duroid, cada uma otimizada para diferentes requisitos de design de RF e micro-ondas.
Nos sistemas de comunicação modernos, mesmo uma pequena distorção do sinal pode levar a grandes problemas de desempenho. Os PCBs Rogers resolvem esse problema por meio de comportamento dielétrico controlado e valores de tangente de baixa perda.
Essas vantagens tornam os materiais Rogers essenciais na engenharia de RF, onde a precisão e a confiabilidade são inegociáveis.
| Recurso | PCB de Rogers | Placa de circuito impresso FR4 |
|---|---|---|
| Estabilidade Constante Dielétrica | Muito alto | Moderado |
| Perda de sinal | Muito baixo | Mais alto |
| Faixa de frequência | Microondas / RF (GHz) | Frequência baixa a média |
| Desempenho térmico | Excelente | Padrão |
| Custo | Mais alto | Mais baixo |
Embora o FR4 seja adequado para eletrônicos em geral, o Rogers PCB foi projetado especificamente para ambientes de desempenho crítico.
Os materiais Rogers PCB são amplamente utilizados em indústrias que exigem precisão de alta frequência:
Essas aplicações exigem transmissão de sinal estável com distorção mínima, tornando os materiais Rogers a escolha preferida.
Projetar com Rogers PCB requer atenção cuidadosa aos parâmetros elétricos e mecânicos. Abaixo estão as melhores práticas essenciais:
O design inadequado pode levar à reflexão do sinal, perda de inserção e redução da eficiência do sistema.
Apesar de suas vantagens, o design do Rogers PCB apresenta vários desafios:
Os engenheiros frequentemente adotam projetos híbridos para equilibrar desempenho e eficiência de custos sem comprometer a integridade do sinal.
A seleção do laminado Rogers correto depende dos requisitos da aplicação:
Os principais fatores de seleção incluem faixa de frequência, constante dielétrica, condições térmicas e restrições orçamentárias.
Q1: O que torna o Rogers PCB melhor que o FR4?
R: Rogers PCB oferece menor perda de sinal, melhor estabilidade dielétrica e desempenho superior em altas frequências em comparação com FR4.
Q2: O Rogers PCB é usado apenas na indústria aeroespacial?
R: Não. É amplamente utilizado em telecomunicações, radares automotivos e também em sistemas comerciais de RF.
Q3: Por que o Rogers PCB é mais caro?
R: O custo vem da composição avançada do material e dos requisitos de fabricação especializados.
Q4: O Rogers PCB pode ser misturado com FR4?
R: Sim, empilhamentos híbridos são comumente usados para otimizar custos e desempenho.
Q5: Qual faixa de frequência o Rogers PCB pode suportar?
R: Dependendo do material, ele pode suportar faixas de frequência de vários GHz até microondas.
A tecnologia Rogers PCB desempenha um papel crítico na eletrônica moderna de alta frequência, permitindo transmissão de sinal estável e eficiente em ambientes exigentes. De redes 5G a sistemas aeroespaciais, suas vantagens em estabilidade dielétrica e desempenho de baixas perdas fazem dele uma pedra angular do design de circuitos avançados.
Para engenheiros e equipes de compras que buscam soluções confiáveis de PCB de alta frequência, trabalhar com fabricantes experientes garante desempenho e capacidade de fabricação ideais.HaynerA PCB fornece soluções personalizadas de fabricação de PCB da Rogers, adaptadas para aplicações complexas de RF e microondas. Se você está planejando seu próximo projeto de alto desempenho,HaynerContate-nospara discutir suas necessidades e receber suporte de engenharia especializado.
