PCB multicamadasa tecnologia tornou-se uma pedra angular na eletrônica moderna, permitindo designs compactos, maior integridade de sinal e melhor desempenho em setores como telecomunicações, automotivo e dispositivos médicos. Este artigo explora como funcionam os PCBs multicamadas, suas vantagens estruturais, especificações principais e como as empresas podem enfrentar desafios comuns, como custo, complexidade e confiabilidade. Uma análise detalhada dos recursos, orientações práticas de seleção e perguntas frequentes estão incluídas para apoiar a tomada de decisões informadas.

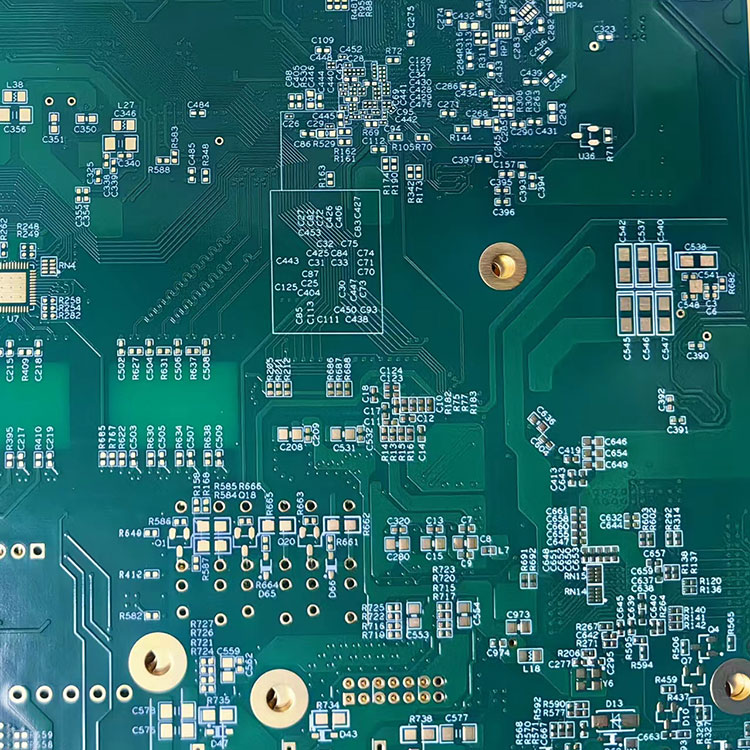

Um PCB multicamadas refere-se a uma placa de circuito impresso composta por três ou mais camadas condutoras de cobre separadas por materiais isolantes. Em comparação com PCBs de camada única ou dupla, os designs multicamadas permitem maior densidade de circuito, interferência eletromagnética reduzida e roteamento mais eficiente.
Com o rápido avanço de produtos eletrônicos, como smartphones, sistemas de controle industrial e equipamentos de comunicação de alta velocidade, a demanda por placas de circuito compactas e de alto desempenho continua a crescer. Os PCBs multicamadas atendem a esses requisitos integrando várias camadas em uma estrutura única e unificada.
Para empresas que buscam fabricação confiável e desempenho consistente, as soluções fornecidas pela Hayner concentram-se na engenharia de precisão e no rigoroso controle de qualidade para garantir um desempenho elétrico estável.
A estrutura fundamental de um PCB multicamadas consiste em camadas alternadas de cobre condutor e substratos isolantes. Essas camadas são laminadas sob alta pressão e temperatura para formar uma placa sólida.
As conexões elétricas entre as camadas são obtidas usando vias, incluindo vias passantes, vias cegas e vias enterradas. Essas interconexões permitem que os sinais viajem verticalmente pelas camadas, possibilitando projetos de circuitos complexos sem aumentar o tamanho da placa.
Os PCBs multicamadas oferecem diversas vantagens técnicas e operacionais que atendem diretamente às preocupações comuns dos clientes, como limitações de espaço, qualidade do sinal e confiabilidade do sistema.
Essas vantagens tornam os PCBs multicamadas essenciais para aplicações de alta frequência e alta velocidade onde a consistência do desempenho é crítica.
| Parâmetro | Descrição |
|---|---|
| Contagem de camadas | Normalmente varia de 4 a 20+ camadas dependendo da complexidade |
| Material | FR4, High TG, Rogers ou outros substratos especializados |
| Espessura da placa | Faixa padrão de 0,4 mm a 3,2 mm |
| Espessura do Cobre | 0,5 onças a 3 onças |
| Através de tipos | Vias passantes, cegas e enterradas |
| Acabamento de superfície | HASL, ENIG, OSP, prata de imersão |
| Controle de Impedância | Crítico para transmissão de sinal em alta velocidade |
Compreender esses parâmetros é essencial ao avaliar fornecedores ou especificar requisitos para um projeto.
PCBs multicamadas são amplamente utilizados em indústrias que exigem precisão, durabilidade e alto desempenho.
A versatilidade dos PCBs multicamadas permite que os engenheiros projetem sistemas avançados, mantendo a confiabilidade e a eficiência.
Apesar de suas vantagens, os PCBs multicamadas apresentam vários desafios que os clientes frequentemente encontram durante a aquisição e implementação.
As soluções incluem a otimização da contagem de camadas, a seleção de materiais apropriados e a parceria com fabricantes experientes como a Hayner para garantir uma produção eficiente e garantia de qualidade.
A seleção do PCB multicamadas apropriado envolve a avaliação dos requisitos técnicos, cenários de aplicação e capacidades do fornecedor.
Um processo de seleção estratégica reduz riscos e garante ótimo desempenho na aplicação final.
Para especificações detalhadas do produto, visite:Página de produto PCB multicamadas
Q1: Qual é o número mínimo de camadas em um PCB multicamadas?
Um PCB multicamadas normalmente começa com 4 camadas, já que placas de 3 camadas raramente são usadas devido ao desequilíbrio estrutural.
Q2: Por que os PCBs multicamadas são mais caros?
O custo é mais alto devido a processos complexos de laminação, requisitos de alinhamento preciso e materiais adicionais.
Q3: Como o PCB multicamadas melhora o desempenho do sinal?
Ao incorporar planos de aterramento e energia dedicados, os PCBs multicamadas reduzem a interferência e mantêm a transmissão de sinal estável.
Q4: Os PCBs multicamadas são adequados para aplicações de alta frequência?
Sim, especialmente quando se utilizam materiais especializados e design de impedância controlada.
A tecnologia PCB multicamadas desempenha um papel crítico ao permitir a inovação eletrônica moderna. Sua capacidade de suportar circuitos complexos, melhorar a integridade do sinal e reduzir o tamanho geral do sistema o torna uma solução essencial para aplicações avançadas.
Ao compreender o design estrutural, os parâmetros técnicos e as estratégias de seleção, as empresas podem enfrentar eficazmente os desafios comuns e alcançar um desempenho confiável.
